制御盤を構成する部品について

制御盤は、工場や設備の機械を制御するために、多くの部品から構成されています。
これらの部品はそれぞれに役割があり、制御盤の機能を実現するために重要です。
今回は、制御盤の主な構成部品とその役割について解説します。

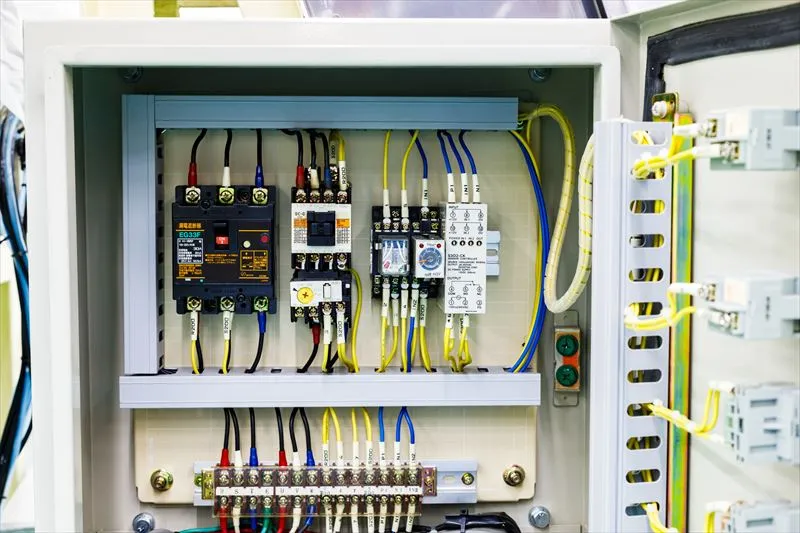

制御盤の主な構成部品

キャビネット

制御盤の外装で、内部の電気部品を保護するのが役割です。
おもに鉄やステンレスが使用され、設置場所に応じて防水・防塵仕様が求められます。

ブレーカー

回路の過電流を検知して、自動で電気を遮断する保護装置です。
ブレーカーがあることで、火災や機器損傷のリスクを最小限に抑えられます。

リレー

入力信号に応じて回路の開閉を行う装置で、小さな電気信号を使用して、大きな電気負荷を制御します。
これにより、重い機械や複雑なシステムの操作が可能になります。

トランス

電圧を必要なレベルに変換する機器で、制御回路に安定した電源を供給するために使われます。
トランスにより、すべての部品が安全かつ効果的に動作するための電力を供給できます。

PLC

ソフトウェアを用いて、接続された機器を制御する部品です。
センサーやスイッチからの信号を受け取り、あらかじめ設定されたプログラムに基づいて出力を制御します。

まとめ

制御盤の主な構成部品として、キャビネット・ブレーカー・リレー・トランス・PLCなどが挙げられます。
それぞれに重要な役割があるため、どの部品も制御盤を製作するうえで不可欠です。
『株式会社森田電機』は、愛知県でFA機械の制御盤設計・製作を中心とした事業を展開しています。
FA機械や制御盤についてご相談がある方は、お気軽にお問い合わせください。
